拆解类似明纬140W LED驱动电源(PFC+LLC)原理图 IP65 CE

  [复制链接]
lds lds 发表于 2013-4-22 17:22:04
本帖最后由 lds 于 2013-4-25 08:31 编辑

PFC部分使用安森美的NCP1608控制芯片,LLC部分使用集成变压器设计,控制部分使用ST的L6599,恒流恒压部分使用LM224运放设计。

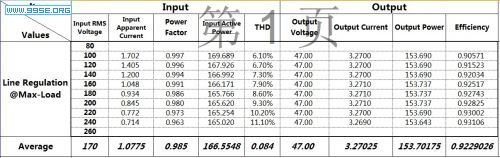

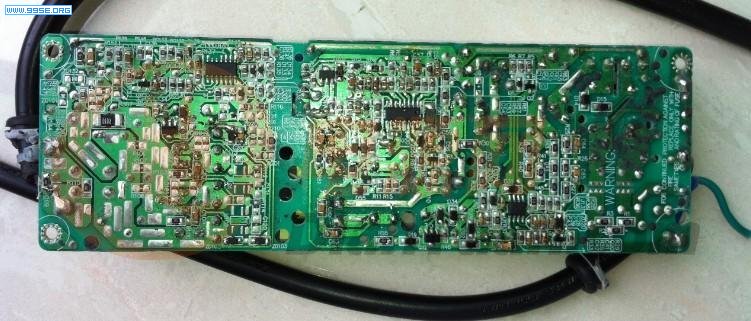

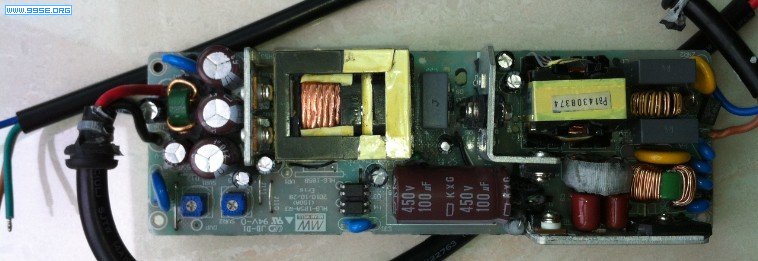

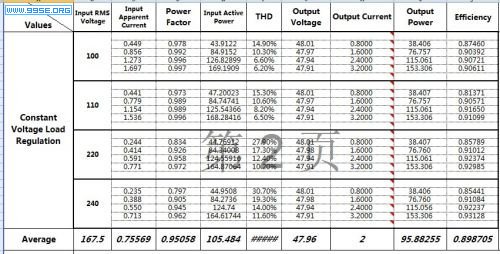

四张图是借用网友:hzwlz的。


之所以发这个,是因为以前也测试过这样的电源,而且还解剖了一个,跟上面原理差不多,只是部分IC不一样。

用的是ST L6562 加ST L6599 加一个运放。hzwlz网友发的是正宗的,我们发布的只是跟明纬的架构相像而已。明纬的是双光藕,我们在市场上买的只有一只光藕。

原理图已经发布,在17楼。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| lds lds 发表于 2013-4-22 17:25:02
有人对这个原理图有兴趣吗?10个人回复动力,我就花时间整理出来。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

锦$_$毁灭⒈苆 锦$_$毁灭⒈苆 发表于 2013-4-22 22:36:48
我感兴趣{:soso_e113:}

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

锦$_$毁灭⒈苆 锦$_$毁灭⒈苆 发表于 2013-4-22 22:36:58
是你做的么

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

锦$_$毁灭⒈苆 锦$_$毁灭⒈苆 发表于 2013-4-22 22:37:10
本帖最后由 锦$_$毁灭⒈苆 于 2013-4-22 22:41 编辑

我这儿有个样品,大致一样还是有些出入

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

锦$_$毁灭⒈苆 锦$_$毁灭⒈苆 发表于 2013-4-22 22:38:06
一个仿明纬的,一个正明纬的{:soso_e113:}

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| lds lds 发表于 2013-4-23 08:01:39

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| lds lds 发表于 2013-4-23 09:02:36
本帖最后由 lds 于 2013-4-24 12:36 编辑

      该线路架构上运用了先进的串联谐振(LLC)与同步整流(synchronous rectifier)技术,拥有95%的超高转换效率,故可仅利用自然风冷散热工作于-40~+70℃,以合乎世界各地户外使用的工作环境要求。内建标准功能包含短路保护、过载保护、过电压保护、过温度保护,而在机构与输入输出方式上则有五种选择(A/B/C/D/blank-type),I/O型式可为输出缆线或端子台,方便使用者弹性组装於各式系统或作业场合。

  产品特性:

  · 90~305Vac宽范围输入

  · 铝质外壳与内部灌胶,符合IP65/67等级

  · 输出电压与电流可调(部分机种,请参考下表)

  · 可耐受瞬间雷击突波4kV(EN61000-4-5)

  · 内建主动式功率因数矫正(PFC),符合欧盟谐波电流规范EN61000-3-2 class C(负载>50%)

  · 最高工作效率达95%

  · 三合一调光功能 - 1~10Vdc / PWM信号 / 电阻值调变(B-type)

  · 自然风冷散热

  · 保护功能:短路保护、过电压保护、过负载保护、过温度保护

  参考原理图: 明纬500W带PFC的开关电源原理图.rar (228.23 KB, 下载次数: 120)

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

锦$_$毁灭⒈苆 锦$_$毁灭⒈苆 发表于 2013-4-23 17:53:22
额晕……。150W的下不了,500W太模湖

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| lds lds 发表于 2013-4-23 17:59:52
锦$_$毁灭⒈苆 发表于 2013-4-23 17:53
额晕……。150W的下不了,500W太模湖

没人喜欢,可能大家在等hzwlz网友发布原理图,我的先可能稍微旧一点,是201210月的。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS
