非隔离升压高PF无频闪低成本方案 PM2303 50W

[复制链接]
alpen001 alpen001 发表于 2020-2-13 11:32:18
非隔离升压高PF无频闪低成本方案 PM2303  50W
产品需求:过认证--EMC/谐波/浪涌等

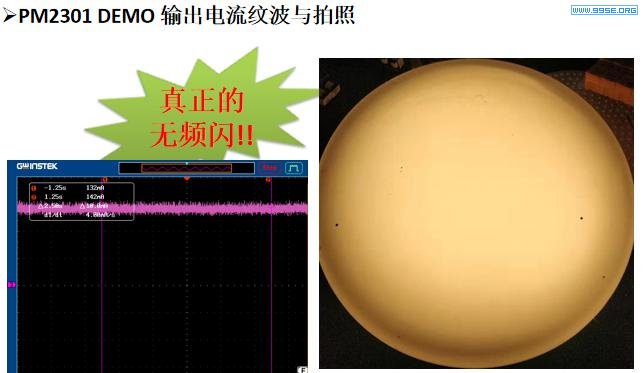

                 无频闪--手机近距离拍摄无频闪

                 低成本—50W <6块钱

                 高效率、高性价比

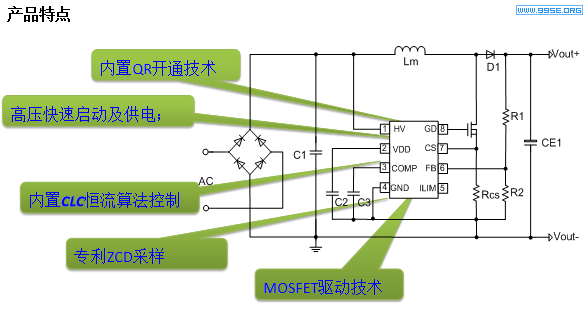

PM2303方案介绍

非隔离升压高PF无频闪低成本方案 PM2303 50W

非隔离升压高PF无频闪低成本方案 PM2303  50W

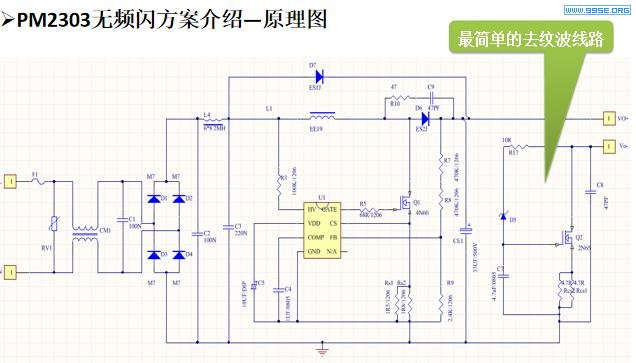

PM2303  无频闪方案原理图

非隔离升压高PF无频闪低成本方案 PM2303 50W

非隔离升压高PF无频闪低成本方案 PM2303  50W



非隔离升压高PF无频闪低成本方案 PM2303 50W

非隔离升压高PF无频闪低成本方案 PM2303  50W

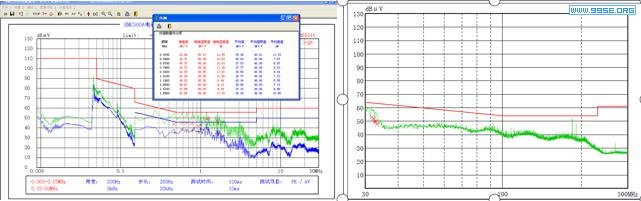

EMI和浪涌测试情况

非隔离升压高PF无频闪低成本方案 PM2303 50W

非隔离升压高PF无频闪低成本方案 PM2303  50W



用一个7D471浪涌可以过1000V



非隔离升压高PF无频闪低成本方案 PM2303 50W

非隔离升压高PF无频闪低成本方案 PM2303  50W

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

lds lds 发表于 2020-2-14 16:01:42
AC180~265V
18W 36W有类似的方案吗?

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| alpen001 alpen001 发表于 2020-2-15 10:44:54
lds 发表于 2020-2-14 16:01
AC180~265V
18W 36W有类似的方案吗?

这个改一下电感就可以了,比较简单,能留一个联系方式吗我发给你

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

lds lds 发表于 2020-2-17 08:04:30
我的意思是没有看到内置MOS的芯片,内置的最大功率能做多少瓦?
