T5支架异常保护线路高压保护问题

lds · 发表于 2011-12-19 15:28:32

本帖最后由 lds 于 2011-12-19 15:29 编辑


保护的时候老炸鸡，有没有同学也调试过这样的保护线路？

lds · 发表于 2011-12-19 15:51:01

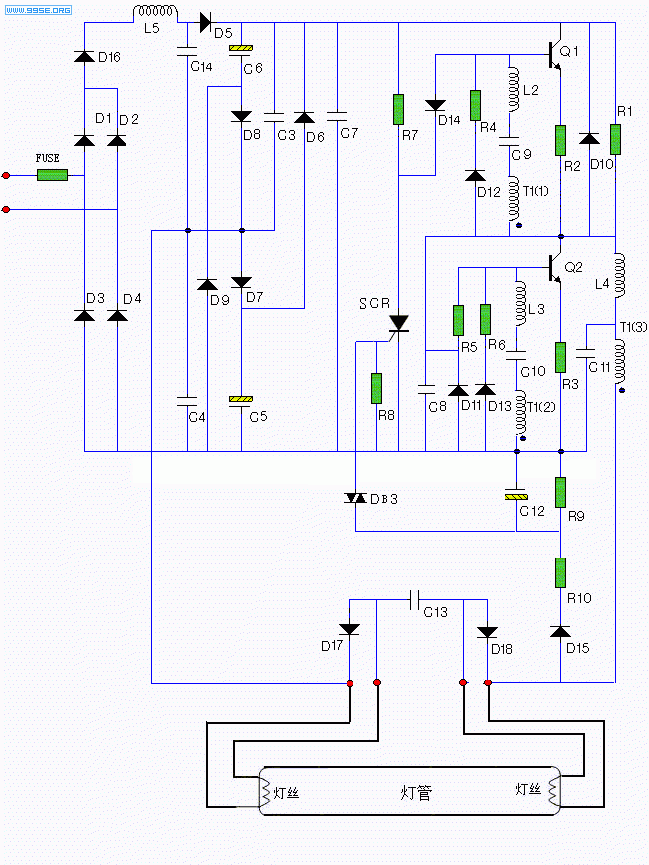

我搭的保护板跟下面这张图是一样的。

保护炸鸡是这样的，低压正常，常压也正常，就是高压容易炸，有时候连续几次都没有问题，多冲击几次就炸掉，大部分是上管击穿，RE RB电阻坏，可控硅坏，其它的都好的。

lds · 发表于 2011-12-19 16:33:45

这两天测试这个保护，炸三极管很多，现在做异常试验，都不敢开机了。

锦$_$毁灭⒈苆 · 发表于 2011-12-19 17:58:48

这保护电路不好嘛

lds · 发表于 2011-12-20 08:01:56

锦$_$毁灭⒈苆发表于 2011-12-19 17:58

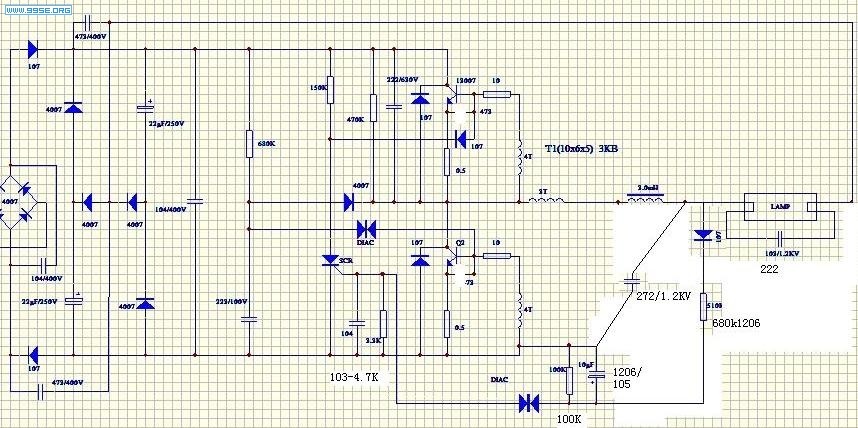

登录/注册后可看大图

这保护电路不好嘛

这倒不会不好，线路还有些问题，所以发出来大家学习交流。

Someone · 发表于 2011-12-20 12:52:59

线路结构不对啊？

lds · 发表于 2011-12-20 13:02:06

Someone 发表于 2011-12-20 12:52

登录/注册后可看大图

线路结构不对啊？

是对的啊，你看我2楼的原理图，低压常压都可以，高压好像反应太慢，或是启动的时候冲击电流太大。

lds · 发表于 2011-12-21 09:08:58

Someone 发表于 2011-12-20 12:52

登录/注册后可看大图

线路结构不对啊？

现在发现保护速度已经是够快的，就是异常的时候启动功率太大了。

PHI的异常启动功率才50瓦，我们的异常启动功率在AC220V时，达到了90瓦，高压一定非常大了，所以启动就挂了。

Someone · 发表于 2011-12-21 09:08:58

把下管拉低行不

lds · 发表于 2011-12-21 09:20:54

Someone 发表于 2011-12-21 09:08

登录/注册后可看大图

把下管拉低行不

拉下管，需要一直小三极管或者MOS管，还得同时拉触发电容。

也有用负电压关闭下管的，但是需要用到变压器副绕组才能完成，像我们上面那样取样就没有办法搞负电压来拉下管。

T5波形

看上面波形图，把这个搞好就可以了。

T5支架异常保护线路 高压保护问题
