T5 8W 14W 21W EMC 30M处超标

lds · 发表于 2012-2-4 17:59:35

8W 14W 21W后面均EMC超标。

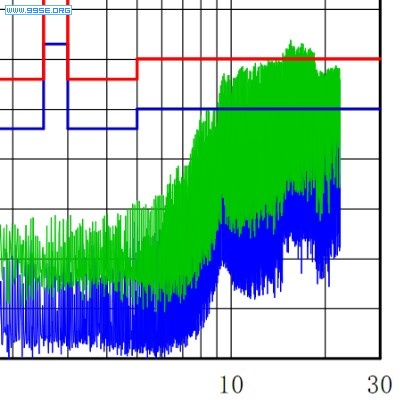

T5 14W EMC

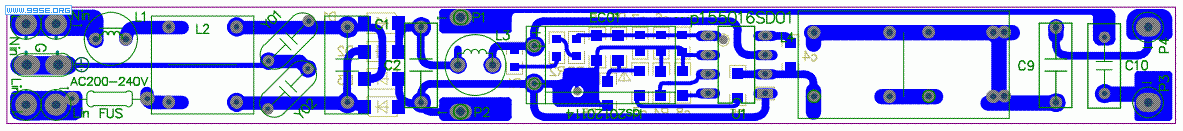

见我们的PCB文件图。

T5 14W PCB

3个功率通用板，8W 21W EMC后面好一些，14W超标比较多，上面的截图都是14W的。

前面已经压很低了，看来是IC这个位置，测试了IMP公司的样板，也是后面超标。

大家有没有好的建议？

lds · 发表于 2012-2-4 18:00:09

lds · 发表于 2012-2-4 18:03:37

EMC超标

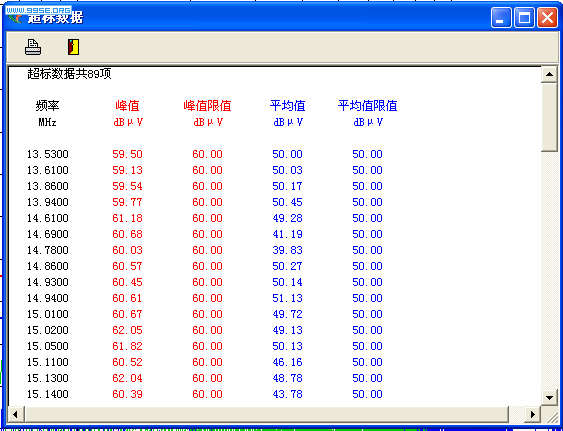

此图是T5 14W EMC超标数据，比较详细。

lds · 发表于 2012-2-10 08:52:16

终于搞过了，把Y电容跟接地这里处理一下就好了。

撕空摘星 · 发表于 2012-2-10 17:38:36

lds 发表于 2012-2-10 08:52

登录/注册后可看大图

终于搞过了，把Y电容跟接地这里处理一下就好了。

用的是哪家公司的IC,用6561或6562D不行么?

撕空摘星 · 发表于 2012-2-10 17:40:29

撕空摘星发表于 2012-2-10 17:38

登录/注册后可看大图

用的是哪家公司的IC,用6561或6562D不行么?

是不是接地点拉得太远了,干扰引起的?

lds · 发表于 2012-2-11 08:31:31

撕空摘星发表于 2012-2-10 17:38

登录/注册后可看大图

用的是哪家公司的IC,用6561或6562D不行么?

这个21W没有用到高功率因数芯片，后面就是带内置MOS管的板桥驱动。

lds · 发表于 2012-2-11 08:33:43

撕空摘星发表于 2012-2-10 17:40

登录/注册后可看大图

是不是接地点拉得太远了,干扰引起的?

确实有注意IC的地线，此IC两个地，一个功率地，一个芯片供电地，上面线路板上是有点远，线路也有点细，这个在认证后修改下就可以了。

现在EMC全部通过了。

撕空摘星 · 发表于 2012-2-11 09:09:49

lds 发表于 2012-2-11 08:33

登录/注册后可看大图

确实有注意IC的地线，此IC两个地，一个功率地，一个芯片供电地，上面线路板上是有点远，线路也有点细，这 ...

分享下是如何作调整过关的,

lds · 发表于 2012-2-11 09:38:30

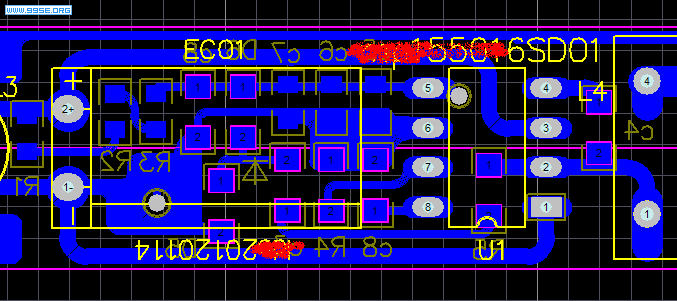

主要改了IC6脚电源地，把线路加宽一点。

还改了后面的隔直电容跟灯丝电容，由原来的并排改为水平放置，这样线路输出距离更短了。

装整灯EMC全部通过。
