在线PCB铜箔走线宽度载流在线计算

lds · 发表于 2024-7-28 16:17:40

本帖最后由 lds 于 2024-7-28 16:21 编辑

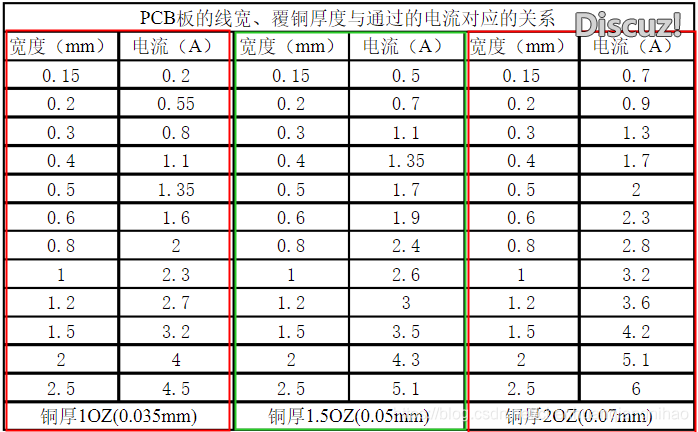

PCB铜箔走线宽度载流快速对照表

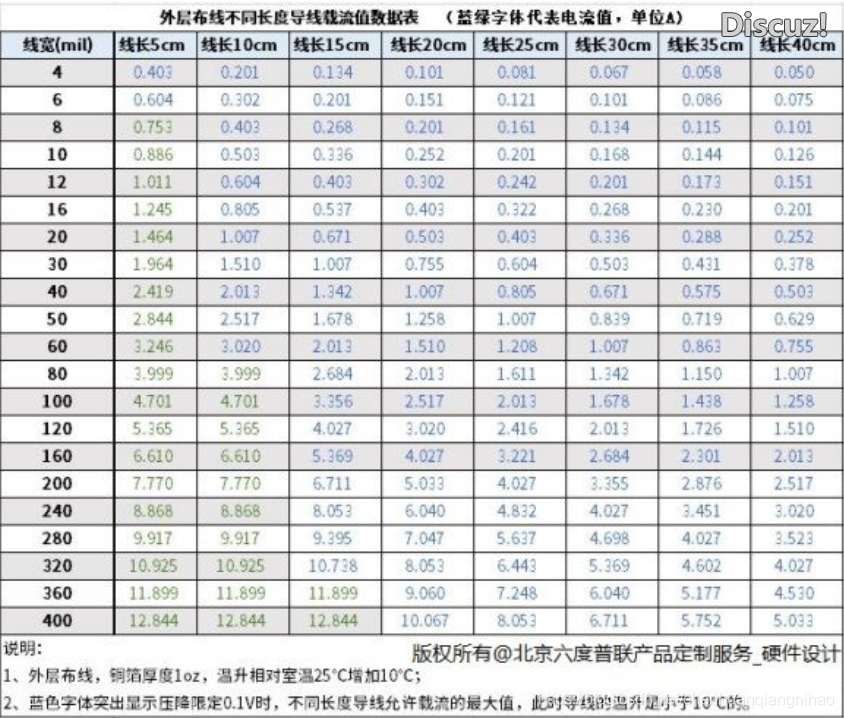

PCB走线长度通流能力速查

在线实时计算电流工具地址：https://rd.5300k.com/tools/pcb

圣路电器 · 发表于 2024-7-28 16:51:43

感谢大大分享PCB铜箔走线宽度载流的在线计算工具。

这个工具对于电子设计工程师来说非常实用，能够快速计算走线宽度和电流的关系，提高设计效率。希望未来能有更多的类似工具分享。

电子照明 · 发表于 2025-3-20 20:56:29

看了精选在线工具导航后，我发现这个网站真的非常实用！尤其是其中的“PCB铜箔走线宽度载流快速对照表”，它根据经验提供了1mm宽导线可安全通过1A电流的指导，这对于我们进行电路设计时非常有帮助。

此外，“PCB走线长度通流能力速查”工具也是一大亮点，尽管它提醒我们要结合实际情况选择，但提供的参考数据无疑大大提升了我们的设计效率。总的来说，这个网站汇集了各种实用的在线工具，真的能帮助我们轻松完成日常工作，值得推荐！
