Hi-Pot 测试,适合用在LED非隔离电源吗?

[复制链接]
黑暗侵袭 发表于 2026-6-9 18:35:34 |江苏| 显示全部楼层 |阅读模式
     只适合做 “输入 — 外壳 / 可触及件” 的 Hi‑Pot;绝对不能做 “输入 — 输出” 耐压。非隔离电源输入与输出共地,输入输出间没有隔离,强行打输入‑输出耐压会直接炸机。

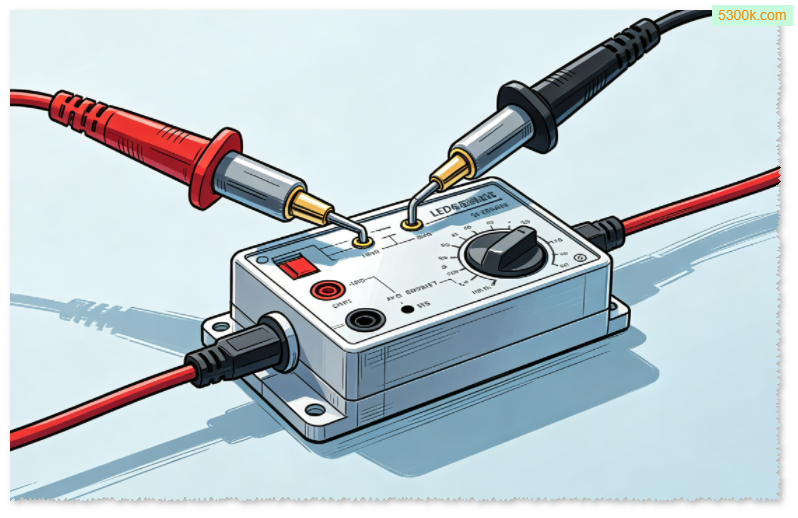

Hi-Pot 测试

Hi-Pot 测试

一、非隔离与隔离的关键区别
隔离电源:有变压器,输入↔输出电气隔离;可打 输入‑输出、输入‑外壳、输出‑外壳 三项 Hi‑Pot。
非隔离电源:Buck/Boost/Buck‑Boost 拓扑,输入与输出共地;输入↔输出无隔离,不能打输入‑输出耐压。
二、非隔离 LED 电源正确 Hi‑Pot 测试
1. 必测项(安全强制)
输入 L/N ↔ 外壳 / 可触及金属件(Class I:1500V AC 1min;Class II:3000V AC 1min)。
输入 L/N ↔ 地(PE):同输入‑外壳标准。
2. 禁测项(会损坏电源)
❌ 输入 ↔ 输出:共地,无隔离,高压直接击穿电路。
❌ 输出 ↔ 输出:同电位,无需测试。
三、测试参数(依据 IEC 61347‑1 / EN 61347‑1)
Class I(有接地):1500V AC,50/60Hz,60s,漏电流≤0.5mA。
Class II(双重绝缘):3000V AC,50/60Hz,60s,漏电流≤0.5mA。
量产抽检:时间可缩至 1–2s,电压不变。
AC vs DC:优先 AC;EMI 滤波电容大导致误跳闸时改用 DC(电压 ×√2)。
四、常见误区与风险
误区:照搬隔离电源 “输入‑输出” 测试 → 结果:MOS / 二极管 / 芯片击穿、PCB 烧炭。
误区:输出端对地打高压 → 结果:输出与输入共地,等同于输入对地高压,可能误判。
五、结论与建议
非隔离 LED 电源必须做 Hi‑Pot,但仅限输入‑外壳 / 地,严禁输入‑输出。
测试前确认输入输出共地,断开输出负载,避免损坏 LED 或电源。
严格按IEC 61347‑1参数执行,防止过压或漏电流设置不当。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| 黑暗侵袭 发表于 2026-6-9 18:36:22 |江苏| 显示全部楼层
分享:耐压测试(Hipot test)是高电位(高压)测试的简称,也称为介电耐压测试。

通俗来讲,耐压测试是检查是否具备“良好绝缘性”,来确保没有电流从一点流向另一点(并将电压调高以确保没有电流流动)。

而连续性测试(Continuity Test)与耐压测试刚好相反,连续性测试是检查电流是否容易从一点流向另一点。



HIPOT耐压测试的重要性

耐压测试是一种非破坏性测试,用于确定正常发生的过电压瞬变的电绝缘是否充分。 这是一种高压测试,在特定时间内对所有设备进行测试,以确保绝缘不处于临界状态。

耐压测试有助于发现缺口或压碎的绝缘层、杂散线股或编织屏蔽层、导体周围的导电或腐蚀性污染物、端子间距问题以及电缆中的公差错误。

制造过程中也引入的爬电距离和间隙距离不足。生产线的耐压测试是对制造过程的测试,以确定生产单元的构造是否与接受型式测试的单元的构造大致相同。可以通过生产线耐压测试检测到的一些过程故障包括,例如,变压器的绕线方式使得爬电距离和间隙减小,这种故障很可能是由卷绕部门的操作人员失误引起的。

它还有很多实际应用,包括识别绝缘层中的针孔缺陷或查找扩大的焊锡印迹等。


耐压测试仪
根据 IEC 60950,耐压测试的基本测试电压为 2X(工作电压)+ 1000 V,使用 1000 V的原因是任何产品的绝缘都可能承受正常的日常瞬态过电压(实验和研究表明,这些过电压可高达 1000 V)。

HIPOT耐压测试的测试方法

耐压测试仪通常将电源的一侧连接到安全接地(大地)。 电源的另一端连接到被测导体。 通过这样连接电源,可以将给定导体连接到两个位置:高压或接地。

如果您有两个以上的触点需要进行耐压测试时,您可以将一个触点连接到高压并将其他的所有触点接地。以这种方式测试触点可确保它与所有其他触点隔离。

如果两者之间的绝缘足够,那么在被绝缘体隔开的两个导体之间施加较大的电压差将导致非常小的电流流动。 虽然这个小电流是可以接受的,但空气绝缘或固体绝缘都不应发生击穿。 因此,感知电流是局部放电或击穿导致的电流,而不是电容耦合引起的电流。

HIPOT 测试持续时间

测试持续时间必须符合所使用的安全标准。大多数标准(包括 IEC 60950 涵盖的产品)的测试时间为 1 分钟。

一个典型的经验法则是 2U + 1000 V 的 110% 到 120%,持续 1-2 秒。

HIPOT 测试的电流设置

大多数的耐压测试仪都会允许用户设置电流限制。 但是,如果知道产品的实际漏电流,则可以预测耐压测试电流。

确定跳闸级别的最佳方法是测试一些产品样品并确定平均耐压电流。一旦达到这一点,则应将泄漏电流跳闸电平设置为略高于平均值的值。

另一种确定电流跳闸水平的方法是使用以下数学公式:E(Hipot) / E(Leakage) = I(Hipot) / 2XI(Leakage)
耐压测试仪的电流跳闸电平应设置得足够高,以避免与泄漏电流相关的滋扰故障,同时又应设置得足够低,以免忽视真正的绝缘击穿。

HIPOT测试的测试电压

大多数安全标准都允许使用交流或直流电压进行耐压测试。

使用交流测试电压时,当电压处于峰值时,即处于正弦波的正峰值或负峰值时,所讨论的绝缘体受到的应力最大。

因此,如果我们使用直流测试电压,我们确保直流测试电压在交流测试电压的√2(或1.414)倍以下,因此直流电压值等于交流电压峰值。
例如,对于 1500 V 交流电压,在绝缘体上产生相同应力的等效直流电压为 1500 x 1.414 或 2121 V 直流。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| 黑暗侵袭 发表于 2026-6-9 18:37:07 |江苏| 显示全部楼层
分享:
         高压测试(Hi-Pot,又称耐压测试)是验证PCBA绝缘性能和安全性的关键环节,广泛应用于电源、医疗、汽车电子等领域。测试电压多高?漏电流限值多少?什么情况算击穿?很多工程师对标准理解模糊,导致误判或漏判。本文依据IEC 60950、IEC 60601等标准,详解漏电流限值设定方法和击穿判断准则。

一、Hi-Pot测试的目的与原理

Hi-Pot测试在PCBA的电源输入与地、输入与输出、初级与次级之间施加高于正常工作电压的高压,持续一定时间,测量漏电流。目的是验证绝缘材料(PCB基材、光耦、变压器)是否能够承受异常高压而不击穿。典型应用:电源适配器、医疗设备、汽车充电器、工业控制器。

测试原理:绝缘体在高压下会有微小漏电流。如果漏电流超过限值或突然急剧上升,说明绝缘损坏(击穿)。



二、测试电压的设定标准

测试电压通常为工作电压的2倍加1000V(或1.414倍交流峰值加余量)。IEC 60950(信息技术设备):基本绝缘:工作电压×1.414 + 1000V(交流有效值);加强绝缘:基本绝缘电压×1.6。IEC 60601(医疗电气设备):基本绝缘:工作电压×1.414 + 1500V;加强绝缘:工作电压×1.414 + 3000V。UL/CSA标准:通常固定值(如1250V交流或1500V直流)。

实际设定示例:工作电压220V AC,基本绝缘测试电压=220×1.414+1000≈1310V(取1500V AC)。加强绝缘测试电压=1500×1.6=2400V AC(取2500V AC)。医疗设备(220V工作电压),基本绝缘=220×1.414+1500≈1800V AC。

注意:测试电压不能超过元器件耐压(如Y电容、光耦的额定耐压)。测试前必须确认。



三、漏电流限值设定

漏电流限值取决于产品类型、绝缘等级、应用场景。

通用标准(IEC 60950):基本绝缘漏电流≤3.5mA(交流测试)或≤2mA(直流测试);加强绝缘漏电流≤0.25mA。

医疗设备(IEC 60601):正常条件下(BF型应用部分)≤0.1mA;单一故障条件下≤0.5mA。对地漏电流≤5mA。

汽车电子(ISO 16750):漏电流通常≤1mA(测试电压500-1000V DC)。

工厂内部标准:为保留安全余量,通常设定为标准的50-80%。例如标准3.5mA,内部限值设为2.5mA。捷创电子对医疗设备设定漏电流限值0.05mA(严于标准)。

测试时间:通常1-60秒(批量生产1-2秒,型式试验60秒)。时间太短可能无法检测到薄弱点。



四、击穿判断准则

击穿现象:漏电流突然急剧上升(如从0.1mA跳变到10mA以上);测试电压无法维持(电压跌落);观察到火花、烟雾或听见“啪”声;测试仪报警。

自动判据:测试仪设定“上限”和“下限”漏电流。漏电流超过上限(如5mA)判为击穿。漏电流低于下限(如0.01mA)可能接触不良,需检查夹具。

注意区分:容性漏电流(正常):缓慢上升,稳定在某值,通常较小。击穿:电流跳变,不可恢复。局部放电(电弧):电流脉冲但未持续,需要观察。

合格标准:在规定测试电压和时间内,漏电流始终低于限值。电压无跌落,无击穿现象。



五、Hi-Pot测试的注意事项

安全防护:测试时设备必须接地,操作者戴绝缘手套。测试区域围栏,高压警示灯。测试后放电(PCBA上可能存有电荷)。

耐压测试顺序:先测绝缘电阻(500V兆欧表),绝缘电阻>100MΩ再进行Hi-Pot。避免直接高压击穿薄弱点,造成破坏。

不适用情况:测试前必须移除或短接ESD敏感元件(如TVS管、压敏电阻)。功率MOSFET的栅极不能承受高压,需短接。连接器有塑料外壳,需避免电弧放电。

测试后验证:Hi-Pot测试后应重新测试功能,确认元件未损伤。



六、典型失效模式及原因

失效一:漏电流超标但无击穿。原因:PCB表面污染(助焊剂残留、潮气)。对策:清洗PCBA,烘干后重测。

失效二:击穿发生在变压器/光耦。原因:绝缘距离不足或材料缺陷。对策:增加爬电距离,更换高耐压元件。

失效三:电压无法上升到设定值。原因:测试回路短路(元件已击穿或PCB碳化)。对策:检查PCB是否有碳化痕迹。

失效四:测试电流忽大忽小。原因:接触不良或电弧放电。对策:检查测试夹具接触。



七、Hi-Pot测试的替代方案(ICT)

在线ICT测试中,可通过测量绝缘电阻(IR)初步判断。绝缘电阻>10MΩ为合格,<1MΩ可能有短路。但Hi-Pot仍不可替代,因为绝缘电阻测试电压低(500V vs 2000V),无法暴露高压击穿缺陷。
