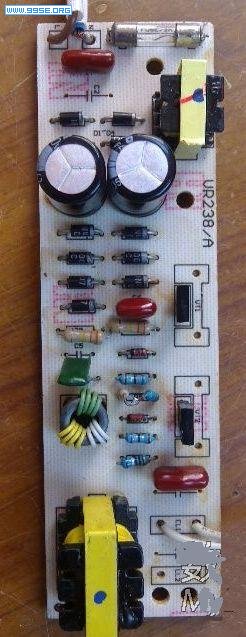

这个台灯的镇流器布局值得进来一看

电子照明 · 发表于 2013-10-11 08:44:01

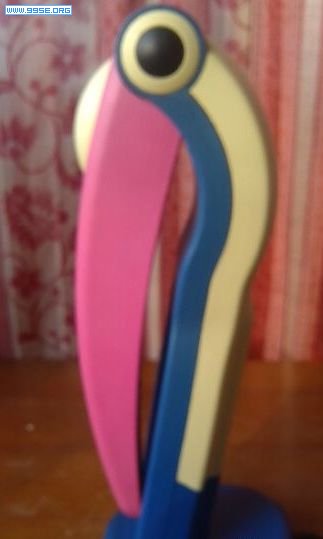

这是一只什么鹤吗？

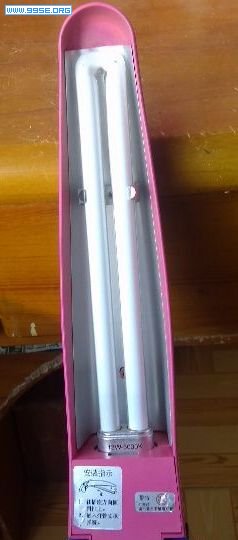

PL18W

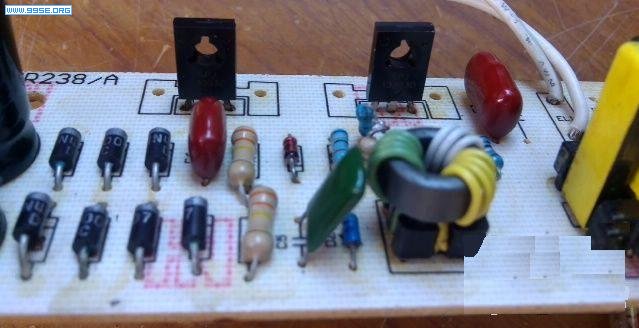

三极管应该是13003 126。

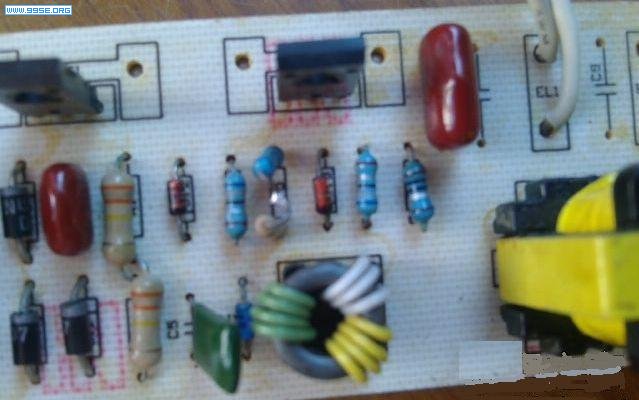

磁环带座的。

看二极管数量应该是高功率因数的。

插件很方便。

wgs37528 · 发表于 2013-10-11 16:24:40

如果带线的地方用那种公母插得话会贵很多吗？

lds · 发表于 2013-10-11 16:52:34

wgs37528 发表于 2013-10-11 16:24

登录/注册后可看大图

如果带线的地方用那种公母插得话会贵很多吗？

为什么要用公母插？这个是台灯，线不长可以直接插板上。

wgs37528 · 发表于 2013-10-12 12:54:48

lds 发表于 2013-10-11 16:52

登录/注册后可看大图

为什么要用公母插？这个是台灯，线不长可以直接插板上。

我们做的一种焊6根线，焊线很烦！

lds · 发表于 2013-10-12 13:04:10

wgs37528 发表于 2013-10-12 12:54

登录/注册后可看大图

我们做的一种焊6根线，焊线很烦！

我们做的是PCB上有端子，自己插线进去就卡主那种自锁的。

wgs37528 · 发表于 2013-10-12 13:05:25

那种也好啊总好过自己焊线

tvb800 · 发表于 2013-10-26 15:08:18

设计得有创意，PCB板是CEM-1很好

cj033 · 发表于 2013-11-24 23:16:07

背面呢，也看看呗

电子照明 · 发表于 2013-11-27 08:37:23

背面就没有了，别人提供的图片。看清楚阻值也就知道怎么连接了，镇流器就那么几个元件。
