准备用高压线行恒流驱动来做几款认证的灯好通过吗？

lds · 发表于 2014-4-19 09:43:49

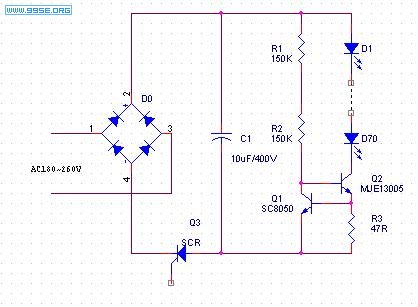

类似这样的原理。

用线性的好处，电磁兼容非常容易通过，元件少效率也不错，后续可以做能效。
谁家用这样的方案通过了分享下经验。

Someone · 发表于 2014-4-19 10:28:13

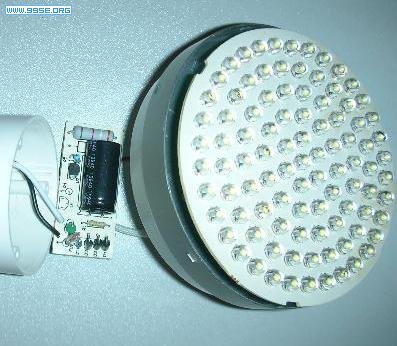

这个成本低啊呵呵

lds · 发表于 2014-4-19 11:58:30

Someone 发表于 2014-4-19 10:28

登录/注册后可看大图

这个成本低啊呵呵

高压灯珠怕不好串联到合适电压啊。

Someone · 发表于 2014-4-19 12:05:36

lds 发表于 2014-4-19 11:58

登录/注册后可看大图

高压灯珠怕不好串联到合适电压啊。

高压线性的电压不太会选择，都说高压线性配高压灯珠，不知道如何配

lds · 发表于 2014-4-19 13:05:08

Someone 发表于 2014-4-19 12:05

登录/注册后可看大图

高压线性的电压不太会选择，都说高压线性配高压灯珠，不知道如何配

输出的DC电压跟输入的AC电压差不多就可以了，比如AC230V，输出>230就比较恒流了。

lds · 发表于 2014-4-23 08:22:01

问了认证公司TUV，说完全可以申请。

JS_张 · 发表于 2014-4-23 15:32:15

13005发热量很大

JS_张 · 发表于 2014-4-23 15:32:44

输入电压范围窄，要求过高

lds · 发表于 2014-4-23 16:46:51

JS_张发表于 2014-4-23 15:32

登录/注册后可看大图

输入电压范围窄，要求过高

一楼原理图只是参考用的，线性恒流都很成熟的。比如SM PT公司都有类似的。

Zuoren · 发表于 2014-4-24 08:48:23

楼主的图里的SCR起什么作用？
