一关两开的开关实现混色发光接线原理

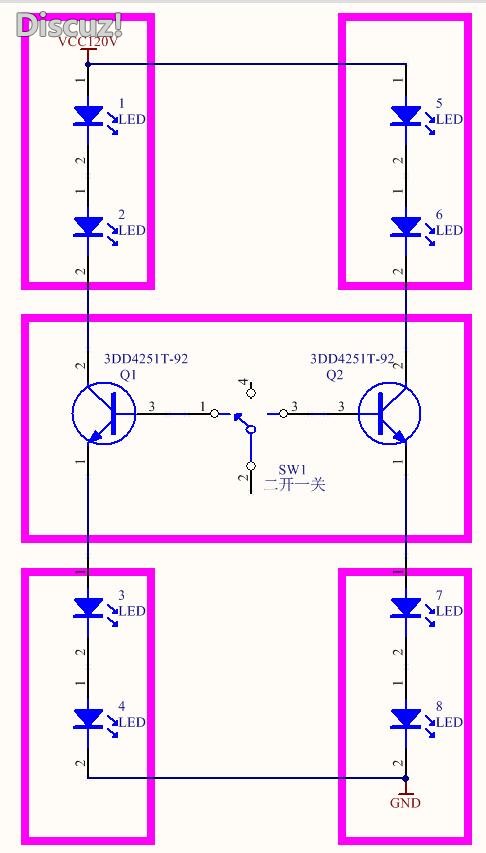

需要在4条光源板中间对接位置，实现下面功能：

1、左开 1~4灯珠亮
2、右开 5~8灯珠亮
3、开关拨在中间位置 1~4，5~8均要通过三极管或者MOS实现同时点亮。A路单独亮的时候，不能影响关闭的B路。

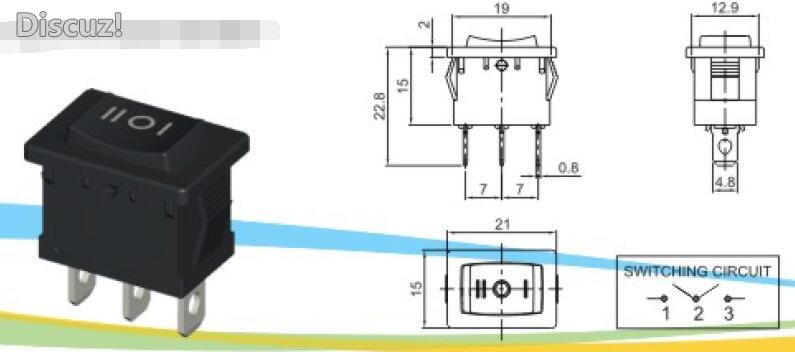

中间控制板总的输入线是2进，2出，使用两开一关的开关。

在草稿纸上走了几遍还是无法实现，发出来看看大家有没有什么好想发。

两开一关.rar (7.79 KB, 下载次数: 2)

2019-1-7 15:34 上传

点击文件名下载附件

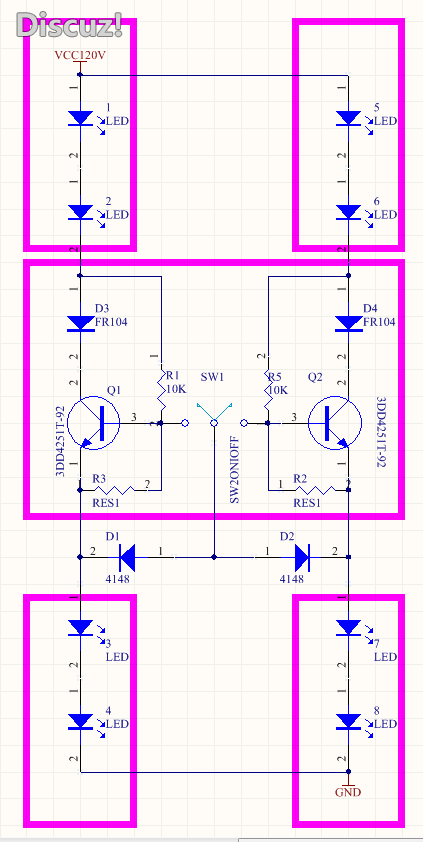

原理图

这是原理图，可以用这个修改发出来。

网友提供的思路，参考下。
