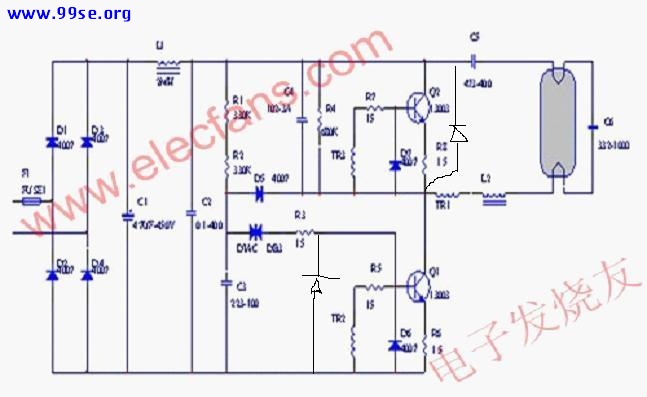

分享一张PCB图使用于大功率5U 6U

Someone · 发表于 2011-7-22 15:39:18

有时会看到有的原理图上在三极管的基极上加个二极管到中点和到电源负极，这上面不用加吗？

lds · 发表于 2011-7-22 16:34:33

Someone 发表于 2011-7-22 15:39

登录/注册后可看大图

有时会看到有的原理图上在三极管的基极上加个二极管到中点和到电源负极，这上面不用加吗？

你确认没看错吗？基极二极管到中点？如果是触发电容223放电的二极管，是接到中点来的。

Someone · 发表于 2011-7-22 16:52:14

这是看到的图

lds · 发表于 2011-7-22 17:00:02

下面这个二极管接错地方，负极应该是接中点才对。

Someone · 发表于 2011-7-23 13:27:45

不好意思，画错了，是应该到中点，那从基极到中点，基极到负极的接法和直接从基极到发射极的接法有什么不同的效果吗？

lds · 发表于 2011-7-23 14:47:40

你说的这个二极管是EBD二极管，用来给磁环做回路的，接其他地方效果就不一样了。

虾米皈依 · 发表于 2013-6-26 15:42:29

顶上，顶上，顶上

lds · 发表于 2013-6-27 08:25:45

虾米皈依发表于 2013-6-26 15:42

登录/注册后可看大图

顶上，顶上，顶上

给点好建议啊。

分享一张PCB图 使用于大功率5U 6U
