分立有源　求助

虾米皈依 · 发表于 2011-6-20 23:31:30

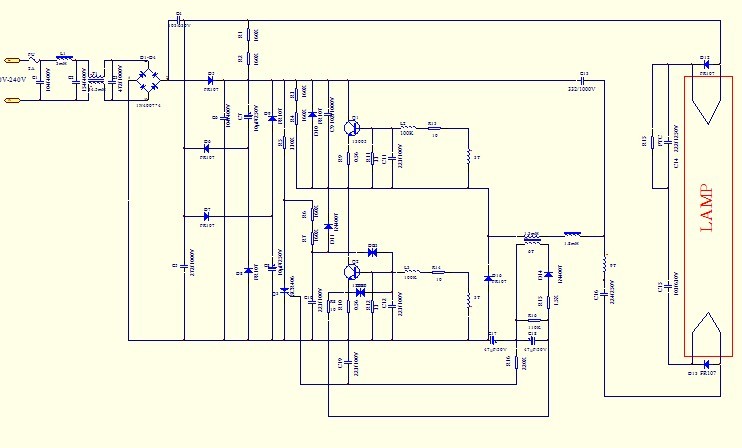

　　DX们帮看一下这分立原件　　客户要求THD<10%　老板要求要用分立原件的电路　符图就是现在的方案　　不过操作起来难度不小　　客户还要求：过CB要求，3000V高压　　　有劳DX们看看有没有其它分立电路更好的方案　　

lds · 发表于 2011-6-21 12:58:15

谐波10%难度很大啊，这样的线路就是谐波比较难过。

lds · 发表于 2011-6-23 08:50:32

图太模糊了，你现在谐波是多少，如果比较接近还是可以改的。

虾米皈依 · 发表于 2011-6-23 22:08:59

好的，有劳DX

黑暗侵袭 · 发表于 2012-2-28 10:39:19

虾米皈依发表于 2011-6-23 22:08

登录/注册后可看大图

好的，有劳DX

现在有没有测试你发布的线路图，THD是不是可以达到了？

撕空摘星 · 发表于 2012-2-28 14:30:55

本帖最后由撕空摘星于 2012-2-28 14:33 编辑

黑暗侵袭发表于 2012-2-28 10:39

登录/注册后可看大图

现在有没有测试你发布的线路图，THD是不是可以达到了？

这线路10%调得好是可以达到，但CF、效率、量产一致性难啊，我用这个线路PF曾经达到0。99，量产一致性很难控制，

lds · 发表于 2012-2-28 17:49:40

撕空摘星发表于 2012-2-28 14:30

登录/注册后可看大图

这线路10%调得好是可以达到，但CF、效率、量产一致性难啊，我用这个线路PF曾经达到0。99，量产一致性很 ...

那后面还有没有用这样的线路做灯啊？你看我镇流器区发的飞利浦 T5 28W不，线路原理图跟这个一样的。
