内销CCC认证 T5支架飞利浦三雄极光欧普雷士有测试报告

lds · 发表于 2011-7-25 17:16:20

本帖最后由 lds 于 2011-7-25 17:39 编辑

见附件，只贴了前面三家，雷士的没记录，效果跟欧普差不多。

数据包下载解压大家对比一下，欢迎讨论。

每家的线路都不一样，用料跟插件贴片工艺都非常漂亮。

三雄极光支架T5 28W.rar (3.15 KB, 下载次数: 27)

欧普支架T5 28W.rar (2.86 KB, 下载次数: 13)

飞利浦支架T5 28W.rar (3.26 KB, 下载次数: 8)

三雄极光.rar (18.91 KB, 下载次数: 16)

欧普.rar (19.15 KB, 下载次数: 11)

飞利浦.rar (19.03 KB, 下载次数: 21)

lds · 发表于 2011-7-25 17:29:32

三雄极光：三极管13005/220
欧普：三极管13003/220
雷士：三极管L123D/126
philips：三极管KF13003BD/126 1.84mm 功耗最大的一家

lds · 发表于 2011-7-25 17:37:59

经过谐波功率 EMC测试，三雄极光欧普雷士全部不合格，只有philips一家可以通过，而且还是比较危险的。

下面是EMC测试报告：

EMC对比.rar (402.52 KB, 下载次数: 35)

lds · 发表于 2011-7-26 14:05:45

三极管规格书上IC电流2A，philips的最大启动电流，电感位置才1.0A，控制得非常好，启动点火电压190V，输出线选择耐压300V足够了。

lds · 发表于 2011-7-27 17:58:53

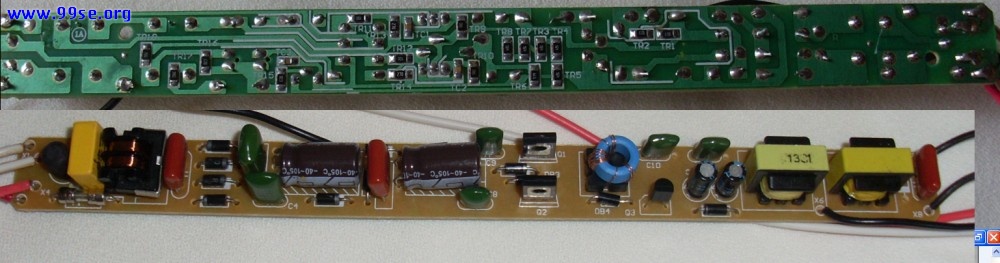

看看PHILIPS的电子镇流器照片，成本控制得很好，而且又能过标准。

创造 · 发表于 2011-12-7 12:57:02

哇自动布线的呀楼主有没有PCB文件呀发我一份哦

lds · 发表于 2011-12-7 13:08:42

创造发表于 2011-12-7 12:57

登录/注册后可看大图

哇自动布线的呀楼主有没有PCB文件呀发我一份哦

这个没有哦，只有样品灯。

5300k · 发表于 2012-2-28 10:36:12

创造发表于 2011-12-7 12:57

登录/注册后可看大图

哇自动布线的呀楼主有没有PCB文件呀发我一份哦

貌似大家对分体电子镇流器没有兴趣？

紫电神陀 · 发表于 2012-3-28 15:27:15

下载下来解压之后打不开!楼主用的什么软件?protell? PADSA2007?

lds · 发表于 2012-3-28 19:05:07

紫电神陀发表于 2012-3-28 15:27

登录/注册后可看大图

下载下来解压之后打不开!楼主用的什么软件?protell? PADSA2007?

这个是UI2000的测试报告。
